简介

TH0401-Br A/B 为双组份环氧涂覆胶，A 组份为主剂，B 组份为固化剂，混合重量比为：A:B=100:26.5。

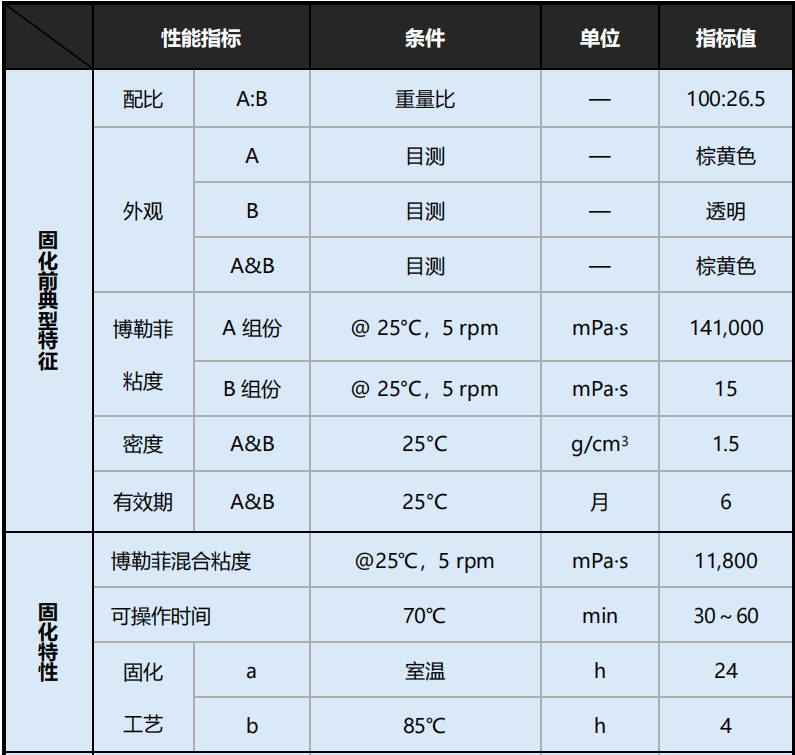

➢ 用途

本品具有优异的力学性能、电绝缘性能、化学稳定性以及界面粘接性能，使用本品具有高绝缘、高触变性等特性。在高低温服役环境中具备抗开裂特性，适用于航空、航天、军工、船舶等极端环境下高绝缘产品封装领域，例如：高压电容器、电机等产品。

➢ 使用说明

使用前，首先观察容器是否密封良好。尤其是 B 组份，其吸潮后会导致产品性能下降或者失效。

➢ 操作步骤如下：

（1） 将 A、B 组份分别放置在真空烘箱中，加热至 60℃并保温 15 分钟，且须灌封对象同时预热；

（2） 按重量比将预热后的 A、B 组份置于合适的容器中混合；

（3） 将混合灌封料进行高速搅拌 5 分钟分散；

（4） 将搅拌分散后的灌封料放置在 60℃下的真空烘箱中抽真空 5～10 分钟；

（5） 真空脱泡结束，取出涂刷；

（6） 建议两种固化制度：1）室温 24 小时；2）85℃/4小时。

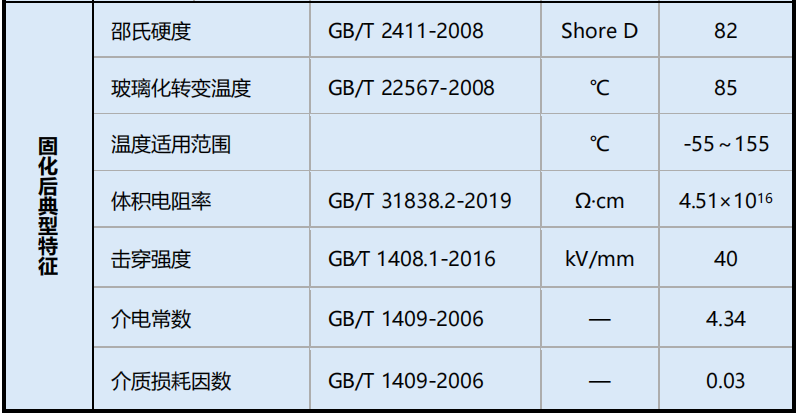

➢ 注意事项

 须采用真空搅拌机。否则，固化后易产生气泡；

 确保 A、B 组份配比准确，否则影响固化物性能。

 剩余的未混合胶料应密封贮存。

 本产品属非危险品，也请避免与眼和口直接接触。

➢ 包 装

请联系销售人员获取有关包装尺寸和可用性的信息。

➢ 贮存和运输

 本产品应密封贮存于阴凉干燥处，防止暴晒与雨淋，建议室温贮存，有效期 6 个月。

 本产品为非危险品，按一般化学品贮存、运输。

➢ 请仔细阅读：

本文中所含的各种数据为本公司在实验室标准条件下测试所得，仅作为参考，使用时以实际测试数据为准，所涉及的产品使用方法均只是本公司的建议，为确保材料在最终使用条件下的安全和适用，客户有必要通过实验确认产品的适用性，对在其它不同的仪器或条件下测试得到的数据，本公司不做任何承诺，客户自行将产品用于不适宜的用途所产生的后果，在适用法律允许的最大限度内，本公司特别声明，不对任何间接或附带性的损害承担责任。
