概述

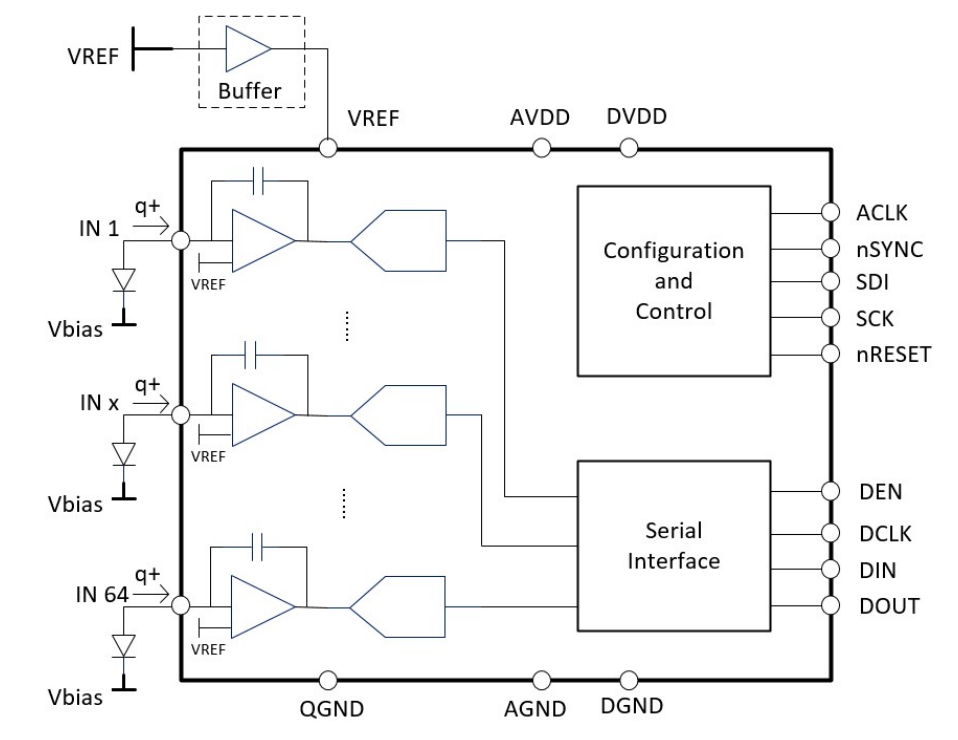

UIF5064 是一款 20-bit, 64 通道，电流输入型的模拟——数字转换器。它包含电流转电压及模拟转数字两大模块。芯片输入端口与 PD 相连，64 通道是独立的，每通道的微小电流直接被量化。

UIF5064 对每个输入通道的电流采用流水线方式进行积分和量化。即，积分器对电流积分转化为电压，ADC 对积分器上一次的转化电压进行量化。这种架构保证失调很小，几乎无电荷损失。积分时间从 160μs 到 1s 范围内可调，量化范围覆盖飞安到微安级电流。

多片 UIF5064 级联采用串行接口菊花链形式，将一片芯片的数据输出接到另一篇数据输入。多片共用一路主时钟。

UIF5064 模拟域电压为 1.9V，数字域电压为 1.8V，参考电压 1.25V。片内封装旁路电容，有助于简化外围电路设计。使用温度-40~85℃。

关键特性

• 单芯片 64 通道微小电流检测解决方案
• 超高精度，100%电荷采集，无电荷损失
• 无死区时间
• 针对不同细分应用场景可提供系列化产品
• 超低功耗：1.8mW/channel
• 高线性度：满量程 INL = ±0.01%
• 低噪声：6.3 ppm of Full Scale Range
• 速率可调节
• 采样率达 6.25 kSPS
• 积分时间最低 160μs
• 级联方式：串行接口菊花链形式
• 片内封装旁路电容，简化电路设计

应用场景

UIF5064 广泛应用于多个行业及多款产品，包括：

• CT 扫描设备 DAS 模块
• 光电二极管传感器
• X 射线探测系统
