概述

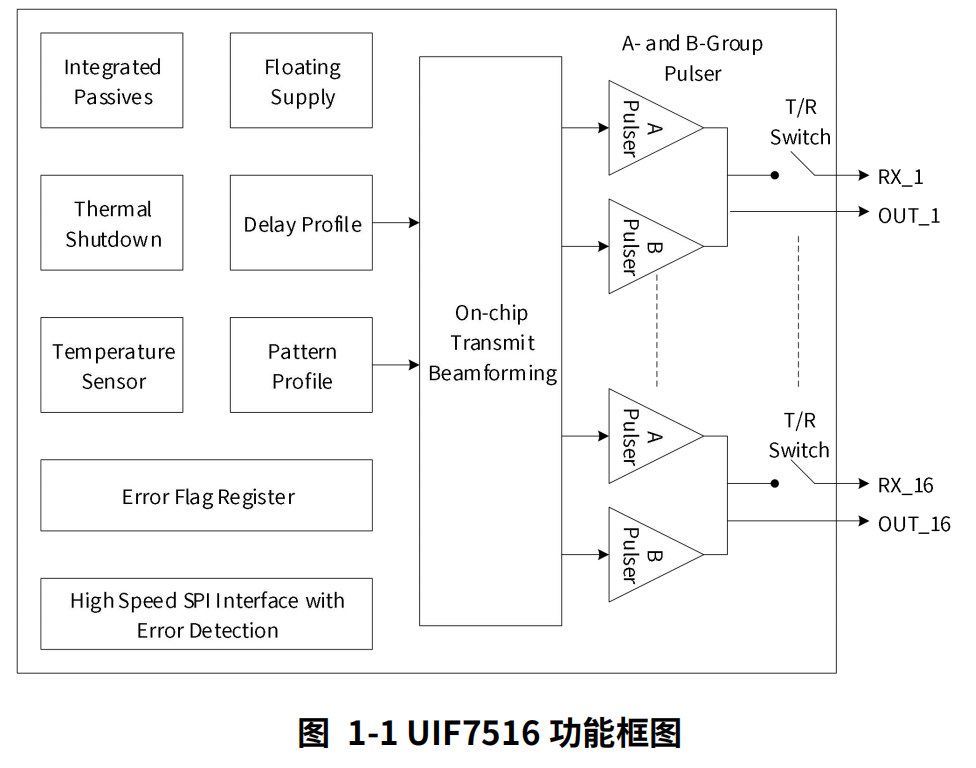

• UIF7516是一款适用于超声成像系统的高度集成、高性能发送器解决方案。该器件共有16个脉冲发生器电路、16个发送/接收开关(称为T/R或TR开关)，并支持片上波束形成器(TxBF)。该器件还集成片上浮动电源，可减少所需高压电源的数量。UIF7516有一个脉冲发生器电路，可生成五级高压脉冲(高达土100V)，这些脉冲用于激发超声波传感器的多个通道。该器件共支持16个输出，输出电流最大值为2A。

关键特性

• 发送器支持 16 通道五级脉冲发生器和有源发送/接收（T/R）开关
• 五级脉冲发生器：
• 输出电压最大值：±100V
• 输出电压最小值：±1V
• 输出电流最大值：2A
• 有源 T/R 开关：支持–8Ω导通电阻
• 片上波束形成器，支持：
• 基于通道的 T/R 开关控制
• 延迟分辨率：半个波束形成器时钟周期，不低于 2ns
• 最大延迟：214个波束形成器时钟周期
• 每通道模式控制，具有 2K 不同级别
• 全局和局部重复模式，为横波成像启用长持续时间模式
• 支持 120 个延迟分布
• 高速（最大值 400MHz）双通道 LVDS 串行
• 编程接口
• 低编程时间：针对延迟用户更新，<500ns
• 32 位校验和功能可检测错误的 SPI 写入
• 支持 CMOS 串行编程接口（≤50MHz）
• 内部温度传感器和自动热关断
• 无需特定电源时序
• 错误标志寄存器，用于检测故障情况
• 用于浮动电源和偏置电压的集成无源器件
• 小型封装：FC-BGA-144（10mm×10mm），间距为 0.8mm

应用场景

UIF7516 广泛应用于多个行业及多款产品，包括：

• 超声波成像系统
• 压电式驱动器
• 无损检测声纳
• 激光雷达
• 海洋导航系统
