产品概述
UDQ9150 是一款高性能 PCIe 数据采集卡，提供 4 路同步模拟输入通道，每通道最高支持 125 MS/s 采样率、16 位分辨率。所有通道可同时记录信号，无通道间相位延迟。板载 1GB 大容量内存，即使在最高采样率下也能实现长时间数据记录。
主要特性
- 模拟信号输入通道数：4 通道
- 可选量程范围：±10V、±5V、±2V、±1V
- 可选输入阻抗：50Ω/1MΩ
- 模拟带宽：DC~60MHz

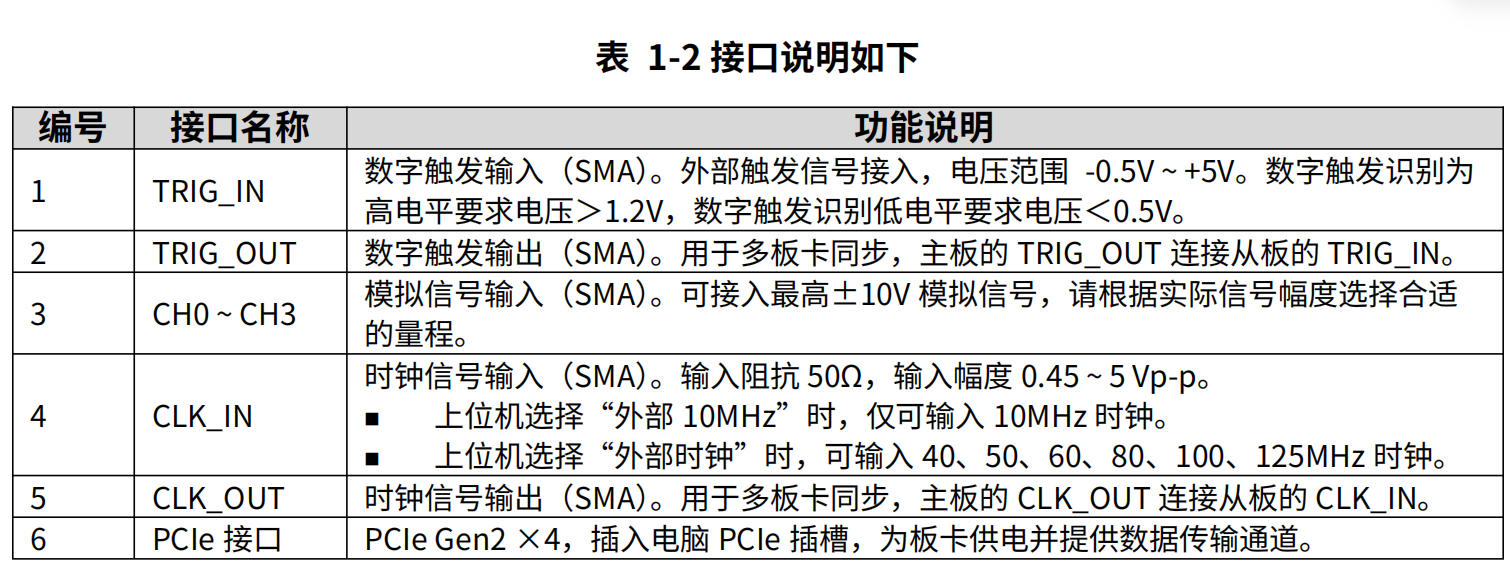

- 支持外部参考时钟（10 MHz）与外部时钟 40~125MHz 输入
- 板级存储：1GB
- 采样率：最高 125 MS/s，最低 40 MS/s
- 耦合方式：DC/AC
- ADC 分辨率：16bit
- 工作温度：0~50℃
- 板卡间同步：支持
- 触发方式：模拟/数字/软件

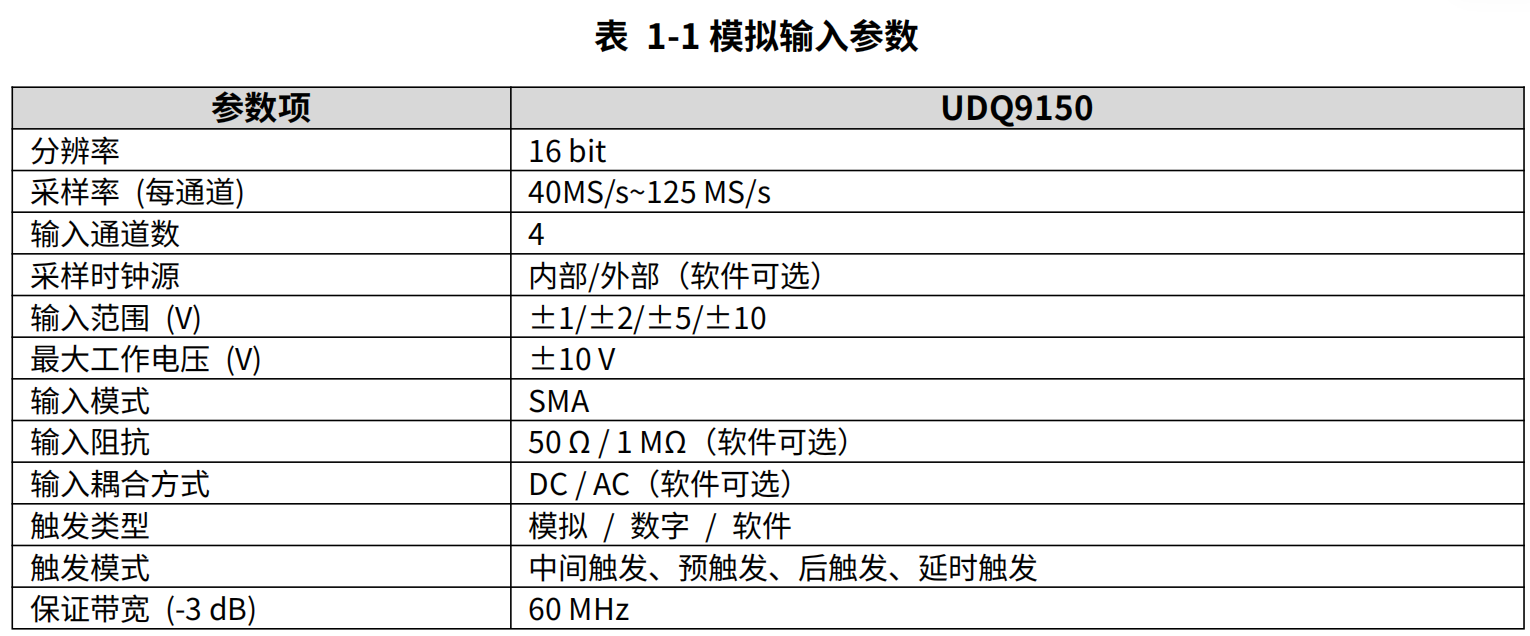

技术参数
商品型号
UDQ9150 高速数据采集卡
模拟信号输入通道数
4 通道
可选量程范围
±10V、±5V、±2V、±1V
可选输入阻抗
50Ω/1MΩ
模拟带宽
DC~60MHz
板级存储
1GB
采样率
最高 125 MS/s，最低 40 MS/s
耦合方式
DC/AC
ADC 分辨率
16bit
工作温度
0~50℃
板卡间同步
支持
触发方式
模拟/数字/软件
