毂梁微发布全国产 32 位浮点型数字信号处理器（DSP）LS-Z049 系列，P2P替代TI TMS320F280049系列，主时钟频率 160MHz
毂梁微电子携手国芯在线，联合推出工业级DSP免费样片（3～5颗）申领活动，诚邀广大客户实测验证。为感谢首批客户支持，凡活动期间采购的用户，均可获赠“福建号”航母精美模型一套，赠完即止。

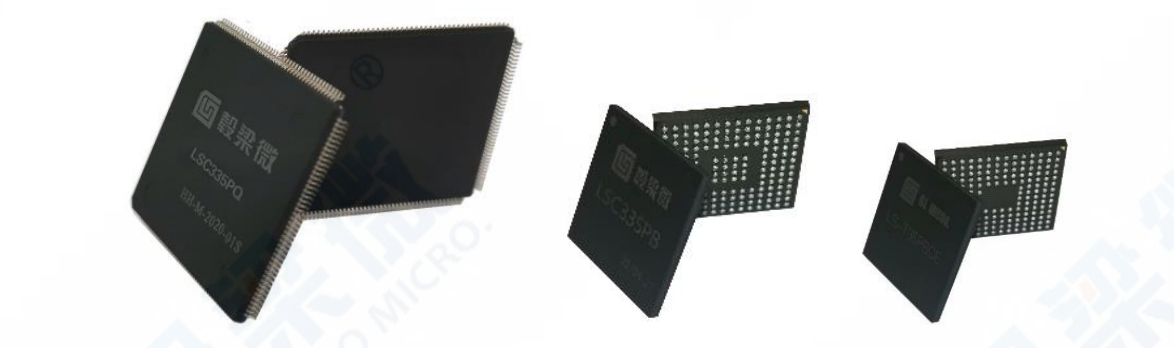

LS-Z049 型数字信号处理器是湖南毂梁微电子有限公司自主正向研发的一款 32 位浮点型数字信号处理器，主时钟频率 160MHz，单周期指令执行时间 6.25ns. 该产品集成了多种增强的控制型外设接口，为数字电源模块、变频器、逆变器、电机驱动等工业控制类应用提供了极具性价比的解决方案。
该系列可实现与以下进口器件的 P2P（引脚兼容）替代：
- TMS320F280049PZS（-C版本是支持FOC电机控制功能库的）；封装类型：LQFP100
- TMS320F280049PMS（-C版本是支持FOC电机控制功能库的）；封装类型：LQFP64
- TMS320F280049RSH（-C表示支持FOC电机控制功能库）；封装类型：VQFN56
相比同档次进口 DSP 芯片，LS-Z049 具有以下优势：
1) 功耗更低。平均功耗降低 20%左右；
2) 主频更高，性能更强。标准主频从 100MHz 提升到 160MHz；同主频同电压的条件下计算速度更快，定点程序计算速度提升 5～15%，浮点程序计算速度提升 10～30%；
3) 安全性更高。消除了进口芯片存在的 Bug、隐藏指令和数据安全漏洞，加密技术更为全面。
4) 提供更大容量的片内存储器，并对部分外设进行了功能增强。相比于进口芯片，LS-Z049 提供双倍的 Flash 和 GSxRAM 容量，增加了 ePWM、CMPSS通道数量，并对 CAN 模块进行了功能增强（支持 CAN-FD 协议）。
5) 更灵活的定制化设计。在产品定义和设计等各个阶段，公司可根据客户需求进行产品的定制化设计，更贴近用户的需求。
产品配置
1) 高性能 32 位 CPU
主频 160MHz
IEEE 754 单精度浮点运算单元 (FPU)
三角函数运算单元 (TMU)
常见三角函数的运算速度比传统软件库快 3 到 4 倍
13 个时钟周期的 Park 变换
维特比/复数/CRC 运算单元 (VCU-I)
10 个硬件断点（ERAD）
2) 可编程控制律加速器 CLA
频率 160MHz
IEEE 754 单精度浮点指令
可与 CPU 并行执行代码
3) 片内存储器
512KB (256KW) Flash（ECC 保护），双体结构
164KB (82KW) RAM（ECC 或奇偶校验保护）
支持第三方进行二次开发的双代码安全模块 (DCSM)
唯一标识号 (UID)
4) 时钟和系统控制
2 个内部零引脚 10MHz 振荡器
片内晶体振荡器和外部时钟输入
窗口化看门狗计时器模块
时钟丢失检测电路
5) 1.2V 内核电压、3.3V I/O 电压设计
可通过内部 VREG 或 DC-DC 生成 1.2V 电压，允许进行单电源设计
欠压复位电路 (BOR)
6) 系统外设
6 通道 DMA 控制器
最高 40 个独立可编程多路复用通用输入/输出引脚 (GPIO)
在模拟引脚上提供 21 路数字输入
增强型外设中断扩展 (ePIE) 模块
支持多个具有外部唤醒功能的低功耗模式 (LPM)
嵌入式实时分析和诊断 (ERAD)
7) 通信外设
1 个电源管理总线接口 (PMBus)
1 个 I2C 接口（可从 I2C 引导启动）
2 个支持 CANFD 协议的 CAN 总线接口（可从 CAN 引导启动）
2 个 SPI 接口（可从 SPI 引导启动）
2 个 SCI 接口（可从 SCI 引导启动）
1 个本地互联网络 (LIN)
1 个带发送器和接收器的快速串行接口 (FSI)
8) 模拟系统
3 个 4.73MSPS 的 12 位模数转换器 (ADC)
最高支持 21 个外部通路
每个 ADC 具有 4 个集成的后处理块 (PPB)
最高 8 个带 12 位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)
数字毛刺滤波器
2 个 12 位缓冲 DAC 输出
最高 7 个可编程增益放大器 (PGA)
可编程增益设置：3、6、12、24
可编程输出滤波
9) 增强型控制外设
最高 24 路具有高分辨率功能（122ps 分辨率）的 ePWM 通道
支持高分辨率死区功能
集成硬件跳匣区域 (TZ)
7 个增强型捕捉模块 (eCAP)
其中 2 个 eCAP 模块支持高分辨率捕捉 (HRCAP)
最高 2 个增强型正交编码器脉冲模块 (eQEP), 支持 CW/CCW 运行模式
最高 4 路Σ-Δ滤波器模块 (SDFM) 输入通道（每个通道采用两个并联滤波器）
标准 SDFM 数据滤波
用于高估或低估情况下快速操作的比较滤波器
10) 4 路可配置逻辑块 (CLB)
增强现有外设的功能
支持位置管理器解决方案
11) 集成 FOC 库
支持采用软件编码器的无传感器磁场定向控制 (FOC)
片内 ROM 集成 FOC 软件库
12) 封装
PQF：100 引脚塑料薄型四方扁平封装 (LQFP100)
PQH：64 引脚塑料薄型四方扁平封装 (LQFP64)
PNK：56 引脚塑封方形扁平无引脚封装（VQFN56）
13) 温度选项和质量等级
S：–45°C～﹢125°C 工业级
Q：–55°C～﹢125°C 工业宽温级
E：–55°C～﹢125°C 工业筛选级
主要应用领域
中距离/短距离雷达
空调室外机
电梯门自动启闭装置驱动控制
自动分拣设备
CNC 控制
纺织机、焊接机
交流/直流充电（桩）站
车辆无线充电模块
能量存储电源转换系统(PCS)
中央逆变器
太阳能电源优化器
串式逆变器
DC/DC 转换器
逆变器和电机控制
板载充电器(OBC)和无线充电器
交流驱动器控制模块
交流驱动器功率级模块
线性电机功率级
伺服驱动器控制模块
交/直流输入 BLDC 电机驱动器
工业交流/直流转换器
三相 UPS
商用网络和服务器 PSU
商用通信整流器
