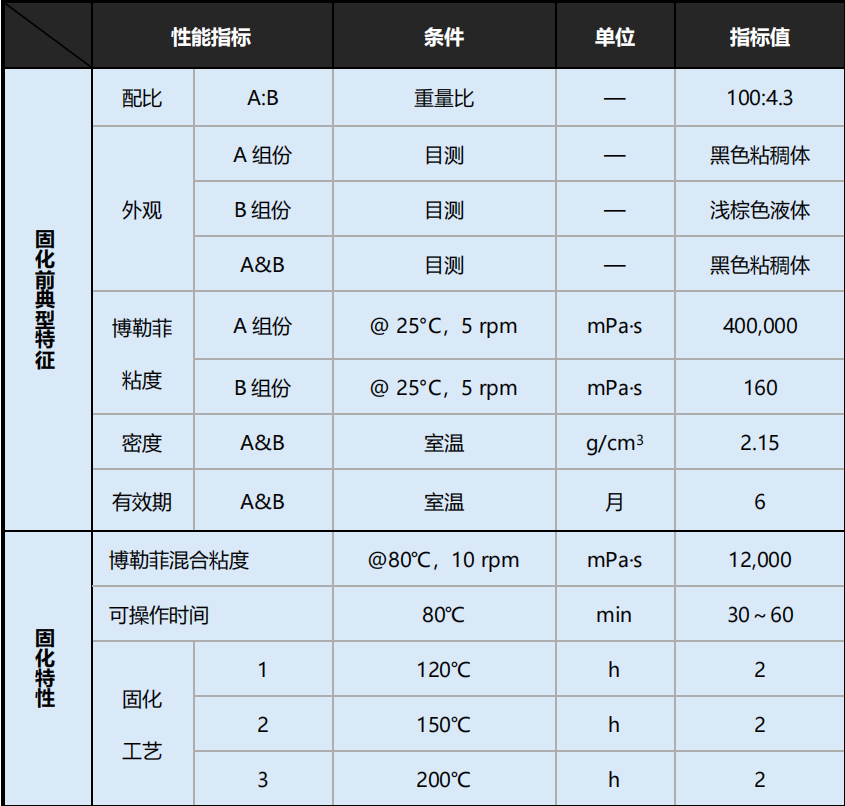

HT8025-JA/B 为双组份环氧灌封胶，A 组份为主剂，B 组份主要为固化剂，混合重量比为：A:B=100:4.3。

Ø 用途

本品具有优异的耐高温性、力学性能、电绝缘性能、化学稳定性以及界面粘接性能，使用本品封装的部件内部应力低，在高低温服役环境中具备抗开裂特性，适用于航空等各类极端环境下功率器件或其他电子封装领域。

使用说明

使用前，首先观察容器是否密封良好。尤其是 B 组份，其吸潮后会导致产品性能下降或失效。另外，A、B组份在使用前须分别进行预搅拌，分散均匀后方可使用。

产品灌封步骤如下：

（1） 将 A、B 组份分别放置在真空烘箱中，加热至 80℃并保温 15 分钟，且须将灌封对象同时预热；

（2） 按重量比将预热后的 A、B 组份置于合适的容器中混合；

（3） 将混合料高速（真空）搅拌 5 分钟，确保分散均匀，取出浇注，浇注台最好是可以保温加热的；

（4） 确保保温静置 30～60 分钟；

（5） 固化制度：120℃/2 小时+150℃/2 小时+180℃/2小时梯度固化。

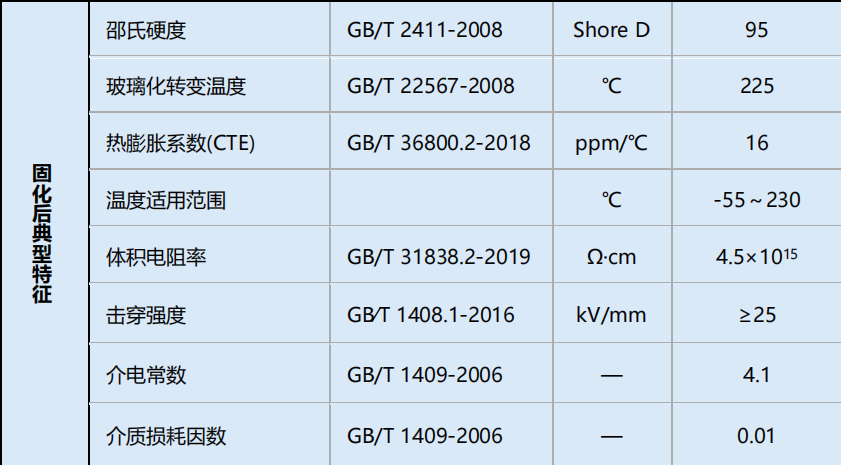

Ø 注意事项

• 产品长期静置将发生沉降，使用前须进行预搅拌；
• 须采用真空搅拌机。否则，固化后易产生气泡；
• 确保 A、B 组份配比准确，否则影响固化物性能；
• 取出的材料可能在使用过程中被污染，请勿放回原容器中。剩余的未取出材料须密封贮存；
• 本产品属非危险品，也请避免与眼和口直接接触。

Ø 包 装

请联系销售人员获取有关包装尺寸和可用性的信息。

Ø 贮存和运输

• 本品须密封贮存于阴凉干燥处，防止暴晒与雨淋，有效期 6 个月。确保在未开封的原装容器中储存，避免受潮结晶。为了在储存期间保证性能和尽量减少填料的沉降结块，产品须在原始容器内定期翻转或-18℃低温贮存，以保持最长的保质期。
• 本产品为非危险品，按一般化学品贮存、运输。

Ø 请仔细阅读：

本文中所含的各种数据为本公司在实验室标准条件下测试所得，仅作为参考，使用时以实际测试数据为准，所涉及的产品使用方法均只是本公司的建议，为确保材料在最终使用条件下的安全和适用，客户有必要通过实验确认产品的适用性，对在其它不同的仪器或条件下测试得到的数据，本公司不做任何承诺，客户自行将产品用于不适宜的用途所产生的后果，本公司特别声明，在适用法律允许的最大限度内，不对任何间接或附带性的损害承担责任。
